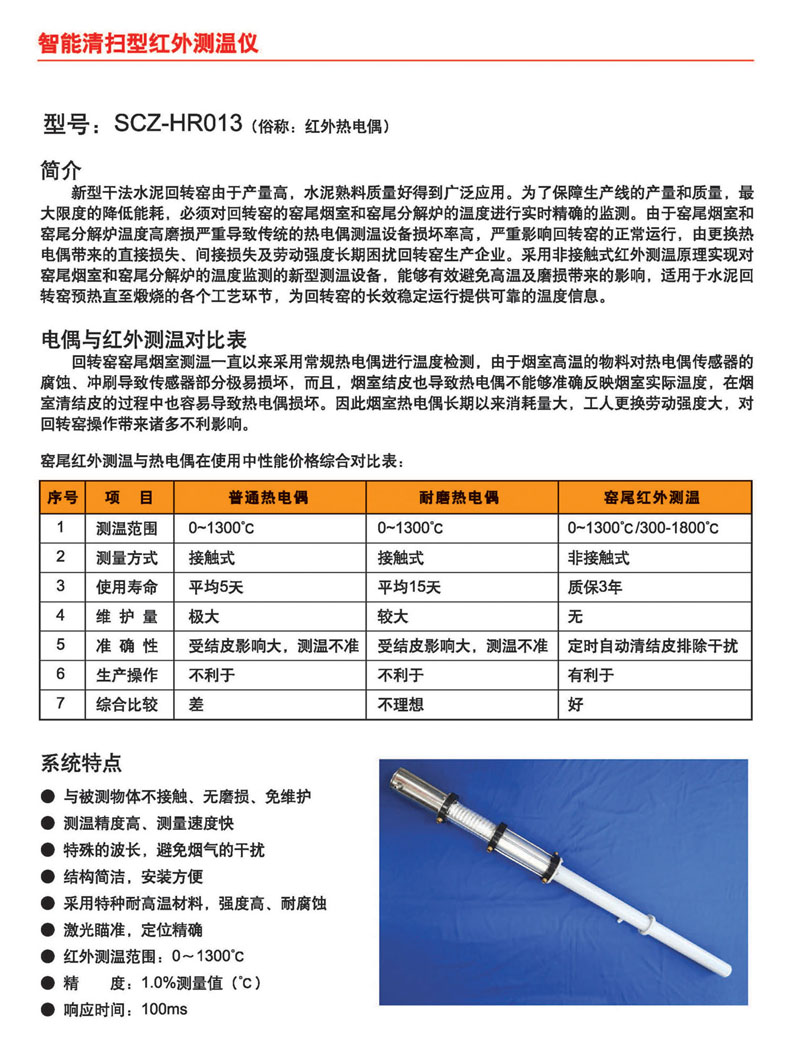

簡介:新型干法水泥回轉窯由于產量高,水泥熟料質量好得到廣泛應用。為了保障生產線的產量和質量,最大限度的降低能耗,必須對回轉窯的窯尾煙室和窯尾分解爐的溫度進行實時精確的監測。由于窯尾煙室和窯尾分解爐溫度高磨損嚴重導致傳統的熱電偶測溫設備損壞率高,嚴重影響回轉窯的正常運行,由更換熱電偶帶來的直接損失、間接損失及勞動強度長期困擾回轉窯生產企業。采用非接觸式紅外測溫原理實現對窯尾煙室和窯尾分解爐的溫度監測的新型測溫設備,能夠有效避免高溫及磨損帶來的影響,適用于水泥回轉窯預熱直至煅燒的各個工藝環節,為回轉窯的長效穩定運行提供可靠的溫度信息。
應用:窯尾煙室、分解爐、下料口等
熱電偶與紅外測溫對比表
回轉窯窯尾煙室測溫一直以來采用常規熱電偶進行溫度檢測,由于煙室高溫的物料對熱電偶傳感器的腐蝕、沖刷導致傳感器部分極易損壞,而且,煙室結皮也導致熱電偶不能夠準確反映煙室實際溫度,在煙室清結皮的過程中也容易導致熱電偶損壞。因此煙室熱電偶長期以來消耗量大,工人更換勞動強度大,對回轉窯操作帶來諸多不利影響。
窯尾紅外測溫與熱電偶在使用中性能價格綜合對比表:
序號 | 項目 | 普通熱電偶 | 耐磨熱電偶 | 窯尾紅外測溫 |
1 | 測溫范圍 | 0~1300℃ | 0~1300℃ | 0~1300℃ |
2 | 測量方式 | 接觸式 | 接觸式 | 非接觸式 |
3 | 使用壽命 | 平均5天 | 平均15天 | 質保3年 |
4 | 維護量 | 極大 | 較大 | 無 |
5 | 準確性 | 受結皮影響大,測溫不準 | 受結皮影響大,測溫不準 | 定時自動清結皮排除干擾 |
6 | 生產操作 | 不利于 | 不利于 | 有利于 |
7 | 綜合比較 | 差 | 不理想 | 好 |

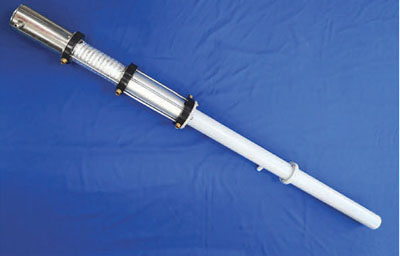

系統特點
l 與被測物體不接觸、無磨損、免維護
l 測溫精度高、測量速度快
l 特殊的波長,避免煙氣的干擾
l 結構簡潔,安裝方便
l 采用特種耐高溫材料,強度高、耐腐蝕
l 激光瞄準,定位精確
l 紅外測溫范圍:0~1300℃
l 精 度:1.0%測量值(℃)
l 響應時間:100ms
