l 紅外掃描熱像儀

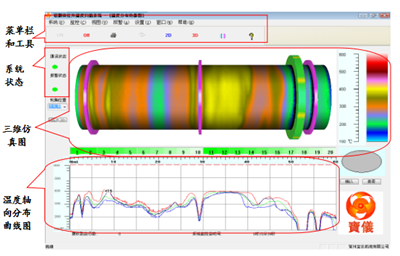

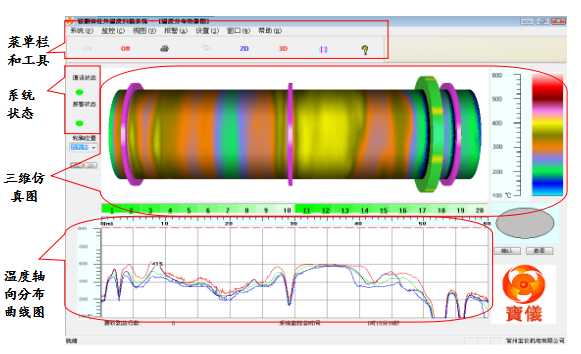

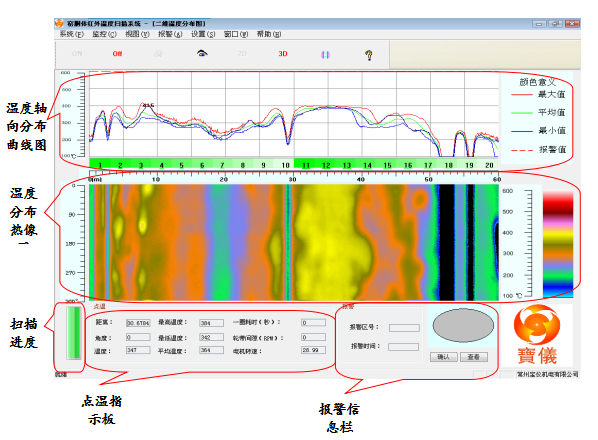

紅外掃描測系統的最大優勢是非接觸、紅外線測溫、快速準確、運行周期長、真正無損檢測、解決了回轉窯運動所造成的測溫難的難題。它通過高速旋轉的直流無刷電機帶動紅外掃描儀內部掃描探頭高速旋轉，掃描探頭旋轉一圈，對窯表皮形成一條測溫掃描線，掃描探頭的掃描頻率為25-50線/S，每條測溫掃描線由3072個熱點組成。窯旋轉一周，為一個掃描周期。所采集的紅外線通過紅外探測器進行光電轉換，傳輸至計算機，通過安裝在計算機上的專用軟件，對數據進行運算、分析，然后在顯示器上以熱像儀圖像形式顯示出來。所得熱像儀圖像為模擬將回轉窯以0～360°展開圖。
