魚雷罐車、鋼包熱像安全監控系統

【背景介紹】

鋼包及魚雷罐車是重要的鐵水設備，可以用來運輸和儲存鐵水，保溫時間比較長，在使用時可以代替煉鋼混鐵爐與普通的鐵水罐車。鐵水在運輸過程中還可以完成脫硫、脫磷的操作過程。

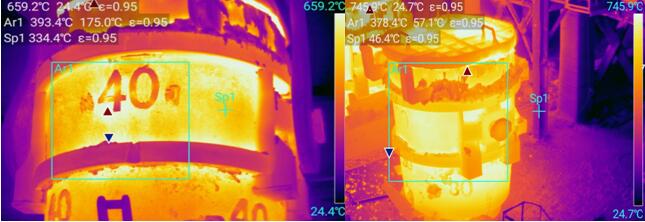

在冶金行業中鋼包、魚雷罐車是一種必不可少的運輸裝置，在使用時可以通過紅外掃描儀或者紅外熱像儀來監測罐車內部的損壞情況，結合熱圖中的溫度變化情況，分析鋼包外壁耐火層、機械結構損傷程度，運輸時避免鐵水泄露發生危險，從而保證了鋼包、魚雷罐車的平穩安全的運行。

【監測方案】

鋼包、魚雷罐車與紅外掃描儀之間的應用：

1.監測罐車的內襯：罐車在長期使用中，會受到化學的侵蝕、機械沖刷使罐車引起裂縫、漏點等。一旦耐溫材料局部發生損壞，又不被發現時，很容易造成嚴重的事故。在這里可以通過紅外掃描儀對內部進行監測，找到故障，避免事故發生。

2.紅外掃描儀在使用時除了拍攝一張熱像圖，還加裝了一臺高清網絡相機用來識別罐車車號，將其融合在歷史數據中，方便維修人員找到故障點維修.

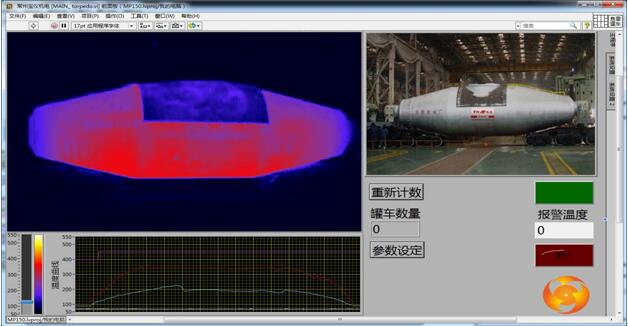

3.紅外掃描儀配備了強大的分析軟件，可以進行紅外熱圖儲存，最高溫度點標識，超溫報警，罐車車號和熱圖對應等，這些都可方便使用人員分析.

【系統特性】

觀測全面：一臺設備可觀測整個罐車一面上所有的溫度，進口設備測溫準確；

識別清晰：400萬像素高清相機識別車牌確保車牌和罐車一致無誤。

軟件強大：集紅外熱圖和可視圖像一體，歷史數據記錄罐車車號與高溫點生成表格，方便查詢。
