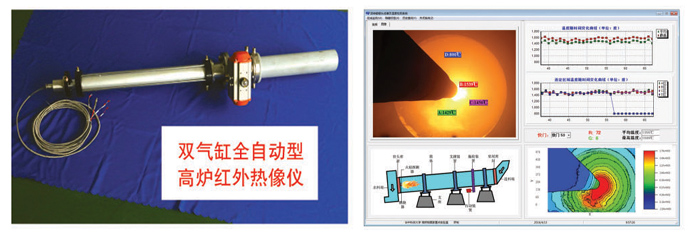

簡介:三基色測溫技術是基于彩色CCD接收的可見光波段的紅(R)、綠(G)、藍(B)三個色度信號之間的比值求解溫度分布圖像的方法,本質上仍然屬于雙色法的范疇。這種方法不僅具有普通雙色法標定簡單的特點,而且由于不同波長下的輻射圖像是在同一幅彩色圖像上得到的,省去了同時獲取同一燃燒對象在不同波長下的輻射圖像的困難,因而十分便于應用,雙氣缸傳動密封特別適用于密封要求的場合如高爐。
特色:多點溫度測量:根據工藝需要任意框選測溫位置點

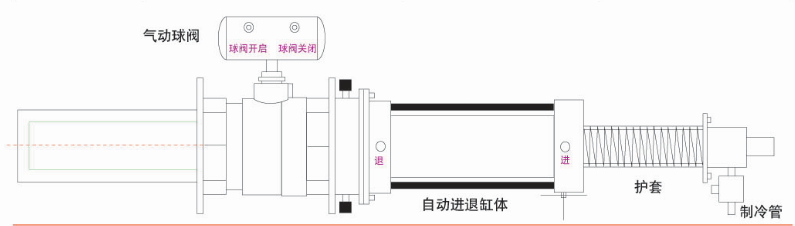

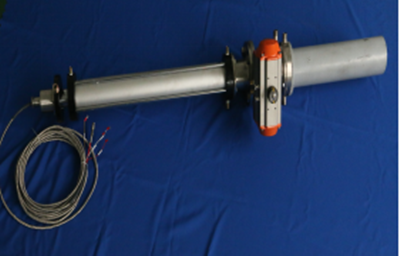

雙缸自動保護:一體化氣缸進退傳動氣動球閥密封
同軸視控溫控:視頻線上同時傳輸控制及溫度信號
液晶屏控制柜:七寸高清液晶屏方便現場操作維護
內腔溫度疊加:內腔溫度在監視器上顯示提醒防護
測溫儀指標 | 攝像機指標 | ||
溫度范圍 | 800~2500℃ | 模擬清晰度 | 1200線 |
測溫精度 | ±1% | 光學變焦 | 5~10倍 |
測溫分辨率 | 1℃ | 通訊方式 | 同軸視頻溫度控制 |
測點區域 | 1-16 | 自動保護 | 氣動回撤、撥動閥門 |
測溫方式 | 瞬時值、Max值、平均值測量 | 爐內Top溫度 | 2000℃ |
模擬輸出 | 1-4路輸出4-20mA | 冷卻方式 | 純風冷或水氣復合 |
距離系數 | 120:1 | 進氣壓力 | ≧0.3Mpa/ |
測量距離 | 0.1~∝米 | 耗氣量 | ≈15m3/小時 |
