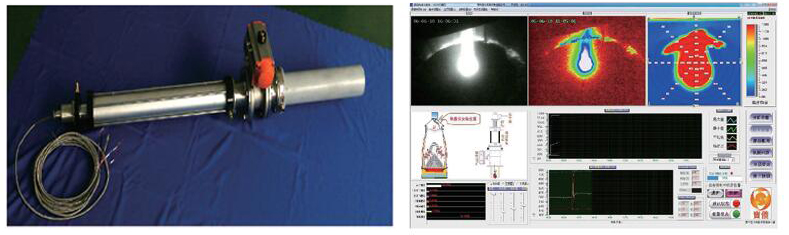

簡介:雙缸全自動保護型高溫攝像儀是本公司針對高爐應用開發出的新一代高爐成像測溫產品,目前中國市場上幾乎全部采用手動插撥密封高爐,安裝維護靠人力,勞動強度高且有重大安全隱患,安裝維護過程中極易發生煤氣中毒事故;遇到內膛超溫時只能報警無法保護攝像鏡頭。本裝置在檢測到內腔溫度異常或供氣氣壓異常時可自動退出爐膛,同時氣動球閥自動關閉將攝像機與爐內高溫區隔離,從而保證設備的安全穩定長久運行。本方案特別適合密封要求高的正壓爐型。
特色:
氣缸一體傳動:緊湊密封自動保護探頭一體化氣缸
氣動球閥密封:異常退膛后氣動球閥自動關閉隔離
攝像熱像可選:中低溫窯爐選熱成像高溫爐選攝像
溫度數據存儲:料面溫度分布仿真?zhèn)尾蕼囟葓龇治?/span>
自動清灰裝置:積灰嚴重可在探頭前端加裝清灰器
三停自動保護:停水停電停氣時自動退出自動關閥
測溫指標 | 成像控制參數 | ||
溫度范圍 | -50℃-1000℃ 600℃~1800℃ | 熱像儀分辨率 | 640*480/384*288 |
測溫精度 | ±2%FS,重復精度±2‰ | 攝像儀分辨率 | 最高1920*1080 |
測溫分辨率 | 1℃ | 紅外視場角 | 9mm:60°*44° |
發射率 | 0-0.99 | 可見光視場角 | 100° |
測溫方式 | 瞬時值、最大值、平均值測量 | 通訊方式 | 同軸視頻溫度控制 |
測量距離 | 0.6~∝米 | 爐內最高溫度 | 2000℃ |
最小目標 | 優于Φ5mm | 自動保護 | 溫度、壓力、流量 |
電源 | 15~24VDC | 進氣壓力 | ≧0.3Mpa |
功耗 | 150mA(最大) | 耗氣量 | ≈20m3 |
輸出信號 | 4~20mA、1~5V、 RS485 | 功耗 | 氣動10W |
