主界面功能介紹

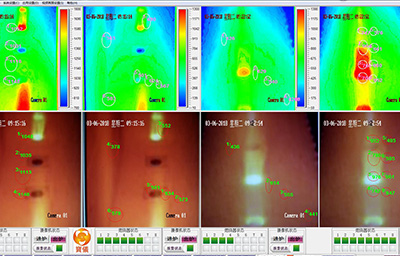

視頻圖(左上):來自紅外攝像的灰度圖原始數據,通過設置可以在圖中確定一個由矩形內嵌的圓形或橢圓形溫度鎖定區,在這個區域里,鼠標位置的溫度將隨時跟蹤顯示(見圖中顯示);偽彩圖(中上):對視頻圖進行偽彩色處理的圖象,通過下方“偽彩色調節”選定多種編碼的顯示形式;
溫度分布圖(右上):含有坐標刻度的溫度分布圖,通過設置還可以選擇是否有偽彩圖的背景;
溫度色標圖(右上):標出了灰度變化和溫度的對應關系;指定點位置溫度:如果確定了一個指定點,則顯示該點的坐標位置、溫度、灰度;
火焰熄火報警(下方):通過2種顏色分別顯示正常燃燒火焰或者故障熄火報警狀態;
設備運行狀態(右下):設備進爐、退膛、故障報警、視頻錄像、拍照、回放等;
設置視頻區域:顯示所設置的溫度鎖定區的坐標;
視頻調節:對視頻圖的亮度、對比度、飽和度和色調進行線形調節;在主界面中還了權限操作和硬盤存儲空間的顯示;
輸入路數:1-8路可選,單路圖像可分析1-16個燃燒器;
