一、玻璃板寬和液位控制系統可用于:
1. 浮法玻璃的錫槽內的玻璃帶邊測量,入口端流量閘板控制
2. 浮法玻璃錫槽出口端的板寬測量
3. 拉邊器壓邊寬度監測

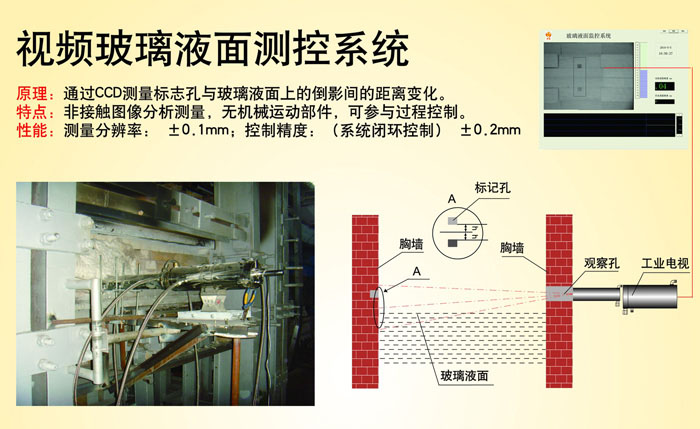

4. 玻璃、玻纖、顯像管等玻璃熔窯的液位測量控制
5. 其他通過圖像方式可以進行邊緣與位置測量的場合
二、控制技術參數
? 1、軟件算法精度 1/20象素(最高理論精度1/40象素)
? 2、玻璃板寬測量精度:±10mm
? 3、玻璃板寬調節精度:±10mm
? 4、玻璃板寬設定寬度:1000~5000mm
? 5、玻璃液面測量精度:0.2mm
三、可選的不同類型
1. 液位、流量控制、板寬測量的任何單一功能或全部選擇
2. 監控及輸出方式可分為
? 傳統I/O方式,液位控制、板寬測量采用模擬量輸出,流量控制采用開關量輸出
? 控制輸出量串行通訊方式
? 提供OPC SEVER通訊選項,方便與其他系統的通訊連接
? 本地控制或客戶端計算機網絡遠程監控選項 (目前僅支持實時圖像單一客戶端訪問,即兩個以上客戶端不能在同一時間訪問)
四、控制器的特點
? 控制器軟硬件適應性強,支持win9x/win2000/winxp/win2003
1. 提供圖像保存、打印功能,用于故障分析
2. 支持遠程調試功能
? 圖像處理算法先進,可支持亞像素級檢測處理。

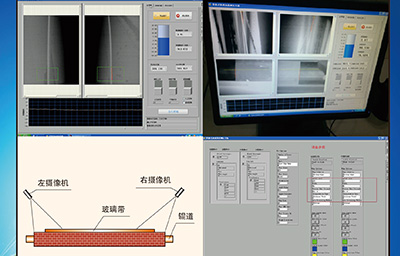

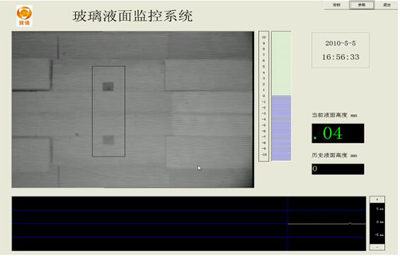

? 控制器能顯示實時圖像,所有參數均以字幕形式直觀顯示,包括:
1. 基準點的坐標
2. 玻璃帶邊沿坐標實測值并在圖像上標記
3. 玻璃帶中心偏差
4. 玻璃帶寬度偏差
5. 閘板升降指示
6. 中心偏差報警
7. 寬度偏差報警
