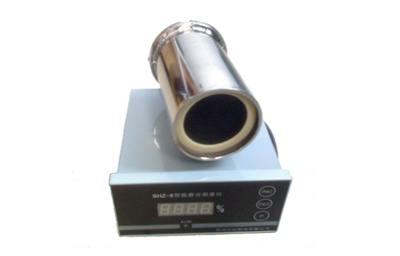

SHZ-6型智能磨音測量?jī)x是測量球磨機負荷最直接最有效的儀器,它具有調試簡單、穩定性好、全數字化、飽磨空磨報警值面板鍵盤設定等優點。
一、 工作原理 SHZ-6型智能磨音測量?jī)x通過安裝在現場的特殊結構的探頭,接收磨機發出噪聲,經屏蔽電纜傳送到儀器,轉換為數字分貝指示,同時輸出與分貝值成比例的4—20mA電流信號,分貝值與磨內物料填充量成反比,正比于研磨體與物料的重量比,因此它能定量地測量磨機負荷的大小。操作員可根據磨音的高低控制各種入磨原料的流量,從而實現磨機負荷的控制,使磨機產量最高,電耗最低。一起內部具有校正信號源,以便維修人員檢查維護。
二、技術指標 | |
測量范圍: | 100—140dB; |
探頭阻抗: | 600Ω左右: |
頻率范圍: | 20—20000Hz; |
探頭與儀表的距離: | ≤ 100m; |
輸出信號: | 聲強輸出信號: 4—20mA; |
顯示誤差: | ± 0.2dB; |
工作時間: | 24小時連續; |
環境溫度: | -10—+55℃; |
環境濕度: | ≤ 85% |
電源: | 220V(-10—+10%),50Hz或60Hz; |
尺寸: | 寬×高×深 =160×80×250或80×160×250 |
開孔: | 152×76或76×152; |
重量: | 約 1公斤 |
三、特點 | |
數字顯示,直觀清晰; | |
可從面板輸入報警限值; | |
可防止鄰近磨機干擾; | |
靈敏度高,無漂移; | |
顯示值不受研磨體和襯板磨損的影響; | |
具有空磨飽磨聲光報警; | |
具有自校驗信號,便于快速校正; | |
探頭全密封,不怕粉塵和水汽,經適當處理, 可用于淋水水泥磨。 | |
四、適用范圍 | |
本儀器適用于水泥、冶金、電力、化工等工業部門的各類球磨機,尤其適用于水泥廠生料磨、水泥磨、煤磨等開路和閉路粉磨系統 |
