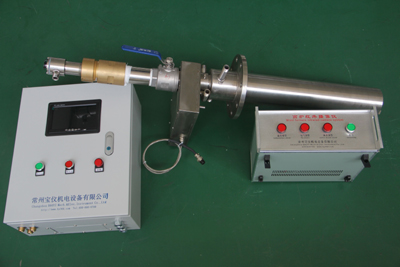

該設備是運用于鋼鐵廠高爐爐頂?shù)奶胤N閉路電視設備,采用純風冷方式。探頭外層前端采用擴風口形式,通過壓縮空氣直接致冷,并在前端出風口形成風簾,有效防止高爐爐內粉塵對鏡頭的侵蝕及堵塞;內層前端采用針孔形式,通過壓縮空氣對攝像機及鏡頭進行強制風冷,同時在前端噴出形成風簾,有效防止?fàn)t內高溫及粉塵對鏡頭前端的侵蝕。設備將攝像機鏡頭伸入爐內,通過爐墻開孔,直接觀察爐內進料、料面及料層燃燒狀況。既保證生產安全,又改善工作環境,降低勞動強度,還便于實現集中調度及生產過程的自動化。
主要性能及指標: | |
電器性能指標: | |
掃描方式: | 625行50場 2∶1隔行 |
視頻輸出: | 1Vp-p 負極性 75歐; |
信噪比: | 50dB |
亮度鑒別等級: | 8級 |
黑白CCD水平解析力: | 570線 |
系統水平清晰度: | 550線 |
視角: | 90度(對角線) |
功耗: | 15W |
使用環境條件: | |
爐內溫度: | 1500℃ |
控制系統: | 70℃ |
壓縮空氣: | 入口壓力:0.25~0.7Mpa 溫度:40℃ 流量:0.3m3/min |
